BAFFI NTF 18000

Leírás + ilusztrációs fotó

Alváz
Az önjáró tartály egy háromtengelyes(ADR Italy), rugózott alvázra van felszerelve. Lehetséges mind a három futómű irányításaval felszerelni.

Tartály
A festett, horganyozott vagy belőről üveglamináttal kiragasztot acél tartály belső erősítő gyűrűkkel és hullám törőkel rendelkezik. Az acél lemez 6 mm vastag. A festet tartály belőről két komponensú színel vann kifestve. A tartály zárt hátsó oldalán egy 900 mm nyilás vann amelyikre egy 150 mm cső vann fellszrelve. Ehez a csőhoz lehet csatlakoztatni további csövekket. A tartály első oldalán 3(vagy több) üvegcse találhato amelyiken keresztül a tartályban lévő vízszintet lehet figyielni.

Kompresszor
Az olasz gyártmányú Battioni Pagani Pompe Mec – 8000-es kompresszor a vontatórúdra van felszerelve. A kompreszornak uveglaminát lamelái vannak és automatikus kenése, tehát hoszú életű.

Működés
A tartály töltése vákuummal jön létre, amely a kompresszor segítségével történik és a traktor kardántengelye hajtja. A tartály kiürítését túlnyomással egy szifoncsövön keresztül végzik.

Szelepek
A tartály felső részén egy szifoncső van felszerelve emelt szóróeszközzel. A 2 " csatlakozócső a tartály aljára van szerelve, amely lehetővé teszi egy további cső csatlakoztatását.

Kiadagoló rendszer
A kiadagolás egy szóróeszköz segítségével történik.

Közlekedés
A tartály CE megfelelőségi nyilatkozattal rendelkezik. A jóváhagyási bizonyítvány lehetővé teszi a járművek nyilvántartásba vételét és a közutakon való szabad közlekedést.

Alkalmazás és bisztonság
• öntözés, permetezés és trágyázás esetén
• tűzoltás esetén (pl. erdőben és a mezőkön)
• vízszállítás az építési telkekre és az utakra stb.

A tartályon nég fély védőrendszer található:
1) túlnyomás elleni szelep – védi a tártályt a felrobbanástól
2) vákuum szelep – védi a tartályt az oszehúzódás elen
3) golyós elzáró szelep
4) víz ülepítő

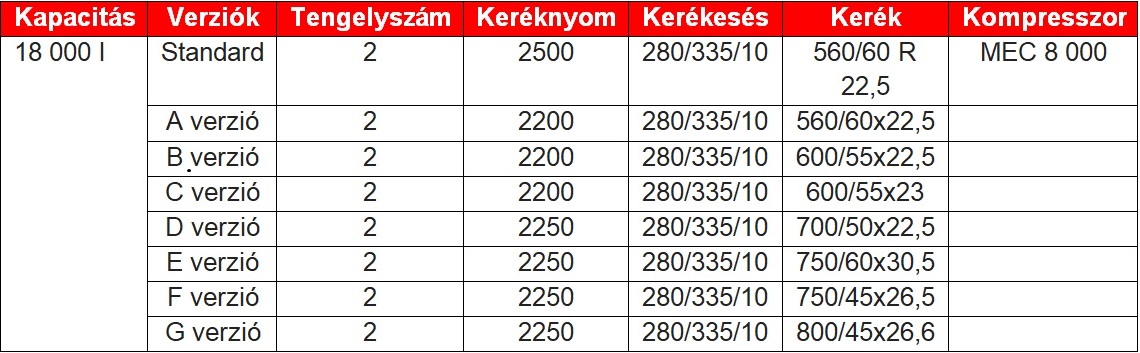

Technikai adatok
 hosszúság – 8 895 mm
 szélesség – 2 700 mm
 magasság – 3 560 mm
 önsúly – 6 670 kg
 teljes súly – 24 670 kg
 tankkapacitás – 18 000 l
 a kerekek száma – 4
 keréknyom – 2 500 mm
 kerék – 560/60 R 22.5
 traktor lóerő - 180 HP
 betöltési idő - 14 perc
 kompresszortipus - MEC 8 000 BATTIONI PAGANI POMPE
 kompresszorkapacitás – 8 100 l/perc

Standard felszerelés + opciók

• 5" szívótömlő 6 m hosszú szívószűrővel
• kompresszor biztonsági szeleppel
• szórókanál
• lengéscsillapító - olaj rekuperátor
• sárvédő
• úszószelep a tartály felső részében
• tartály
• 3 db vízszint figyelő üvegcse
• Manométer
• állítható támasztóláb
• cserélhető vontatószem
• egyirányú fékrendszer
• elektromos rendszer – 12 V
• szifon szívószivattyú cső
• tartály kiragasztás üveglamináttal vagy kifújás egy sav ellenálló réteggel
• keverő rendszer – csigával vagy levegővel
• víz ágyú
• aplikátorra való felkészítés
• mérleg rendszer - ennek köszönhetően lehetséges pontossan figyelni a ciszterna feltöltését és kiurítését - bebisztosítja automatikus stoppal a pontos kiadagolást a beálitot menyiségnek
• hydraulikus emelőkar szívocsővel kabinból való vezérlésel(lehet elektrohydraulikus vezérlés)
• a ciszterna hátsó oldalának a teljes kinyitása
• hydromotor a kompreszor meghajtárára
• hidraulikus rendszer a szelep kinyitására
• K80 vontató szem
